產品定位
R9A 工業級4G路由器
G2A 輕量級工業網關
共用一套BOM，一塊PCB，一套外殼
功能概述
l MTK7620A，16M FLASH/64M RAM
l -40℃~+85℃工業級溫寬
l 1路232/485 可選 (G2A),3級EMC防護
l 2路百兆以太網，3級EMC防護
l 支持LTE、WIFI
l 機身輕薄，安裝方便，具備豐富的接口資源，功能豐富，性價比高！
PCB定義
采用核心板+底板方式
核心板
MTK7620A，16M FLASH/64M RAM
指示燈
平頭方燈
|
序號 |
名稱 |
面板標識 |
定義 |
GPIO |
備注 |
|
1 |
電源指示燈 |
Power |
上電長亮 |
接電源 |
|
|
2 |
系統狀態燈 |
SYS |
系統啟動過程 長亮 系統正常工作 閃爍(0.5亮0.5s滅) 系統不正常 常亮或長滅 |
GPIIO13 |
|
|
3 |
串口數據接收燈 |
Rx |
串口有數據時 亮 串口無數據時 滅 |
接串口Rx |
G2A獨有 |
|
4 |
串口數據發送燈 |
Tx |
串口有數據時 亮 串口無數據時 滅 |
接串口Tx |
G2A獨有 |
|
5 |
蜂窩數據通信狀態燈 |
Cellular |
4G在線時 長亮 4G不在線時 長滅 撥號過程 閃爍 |
PCI-E的42腳輸出 |
|
|
6 |
WIFI狀態燈 |
WIFI |
WIFI正常工作時 長亮 WIFI不正常時 長滅 |
||
|
7 |
SIM燈 |
SIM |
檢測到SIM卡 亮 未檢測到SIM卡 滅 |
DCD---GPIO12 |
|
|
8 |
WAN |
網口1燈 |
LINK0 |
||
|
9 |
LAN |
網口2燈 |
LINK1 |
||
|
10 |
Signal1 |
信號強度燈-弱 |
CTS_S2----GPIO9 |
||
|
11 |
Signal2 |
信號強度燈-中 |
RTS_S1----GPIO7 |
||
|
12 |
Signal2 |
信號強度燈-強 |
RIN_S0----GPIO14 |
天線設置
面板共有3個天線接口，全部為SMA 內針式接口。
當使用NB-IOT/3G/4G的時候，根據模塊不同，可以選擇main、div天線 雙天線模式，或者單獨使用main天線。
當使用WIFI的時候，選擇WIFI單天線模式。1X1 MIMO
電源
采用DC7-35V寬壓設計，3.5mm端子排接口。
防浪涌，防反接，防雷擊。
串口
引出1個串口，232/485接口可選，3.5mm端子排接口。
串口防護。
本功能僅G2A支持。
網口
l 2*100M LAN/WAN
l 鐵質帶燈網絡接口
WIFI
802.11n 300M
2T2R
蜂窩通信支持
l 3G/4G 采用PCIE插槽和EC20貼片式封裝兩種接口形式
l NBIOT兼容移遠模塊（型號： BC20 ）僅G2A支持
l SIM卡采用抽屜式插座
T/F卡
l 推推式卡槽
l 最大支持64G T/F卡
l 僅G2A支持
加密芯片
采用專用的加密芯片，多組密鑰保護系統
EMC防護
l 電源部分：
l 1.2/50-8/20μs 2KV 2Ω 60" ±5T 差模
l 1.2/50-8/20μs 4KV 12Ω 60" ±5T 共模
l 網口部分：
l 10/700-5/320μs 1KV 40Ω 60" ±5T 差模
l 10/700-5/320μs 4KV 15+8*25Ω 60" ±5T 共模
l 串口485接口部分：
l 10/700-5/320μs 2KV 40Ω 60" ±5T 差模
l 10/700-5/320μs 4KV 40Ω 60" ±5T共模
l ESD部分：
l 接觸放電：6KV
l 空氣放電：8KV
機殼及結構：
l 鋁鐵合金外殼，表面帶散熱槽
l CPU及4G模塊 通過導熱墊接觸外殼散熱
l 導軌式安裝，背部35mm導軌夾

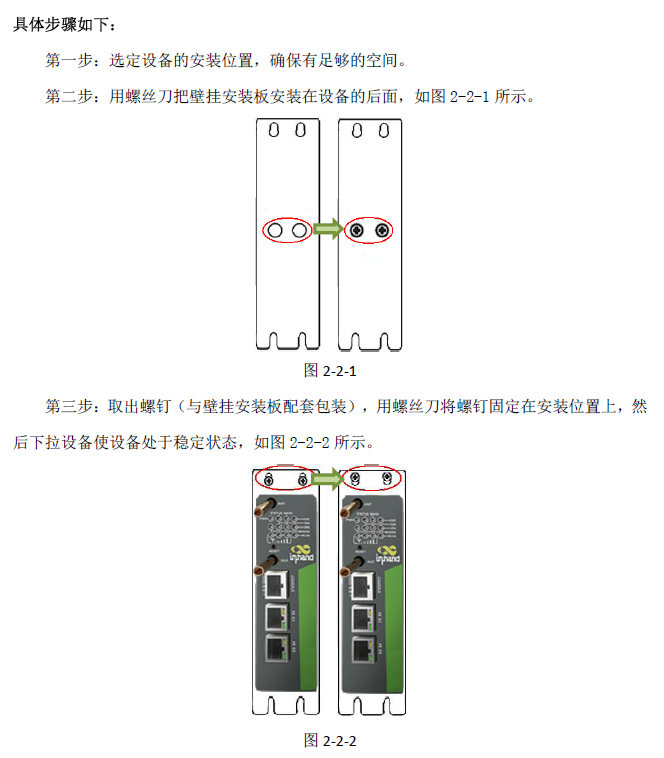

l 壁掛式安裝，采用壁掛安裝片方式，見下圖：
絲印及PVC
上面絲印，正面PVC
R9A-G2A差異
|
R9A |
G2A |
|
|
T/F |
無 |
有 |
|
RTC |
無 |
有 |
|
串口 |
無 |
有 |
|
R9A |
G2A |
|
|
基礎路由功能 |
支持 |
無 |
|
VPN功能 |
支持 |
無 |
|
MODBUS解析功能 |
無 |
支持 |
|
數據存儲功能 |
無 |
支持 |
|
上云功能 |
設備管理 遠程配置 遠程升級 |
設備管理 遠程配置 遠程升級 modbus數據發送接收 |
|
IOT云 |
無 |
支持Neptune云平臺 |
